工業給水增壓泵 DG46-50*10河北多級鍋爐給水泵

產品概述

例：DG 46 - 50×4
DG —— 表示臥式多級鍋爐給水泵
46 ——  表示設計點流量為46m3/h
50 ——  表示設計點單級揚程為50m
4    —— 表示級數為4級

性能范圍
泵吸入、排出口徑 65~200mm
流量Q=17.5~336m3/h
揚程H=360-1110m

電機功率N=75~1250KW

產品特點

該泵具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
該系列泵適用于中、低壓鍋爐給水，也適用于工廠或城市高壓給排水。輸送介質溫度為-20度-160度。

結構特點

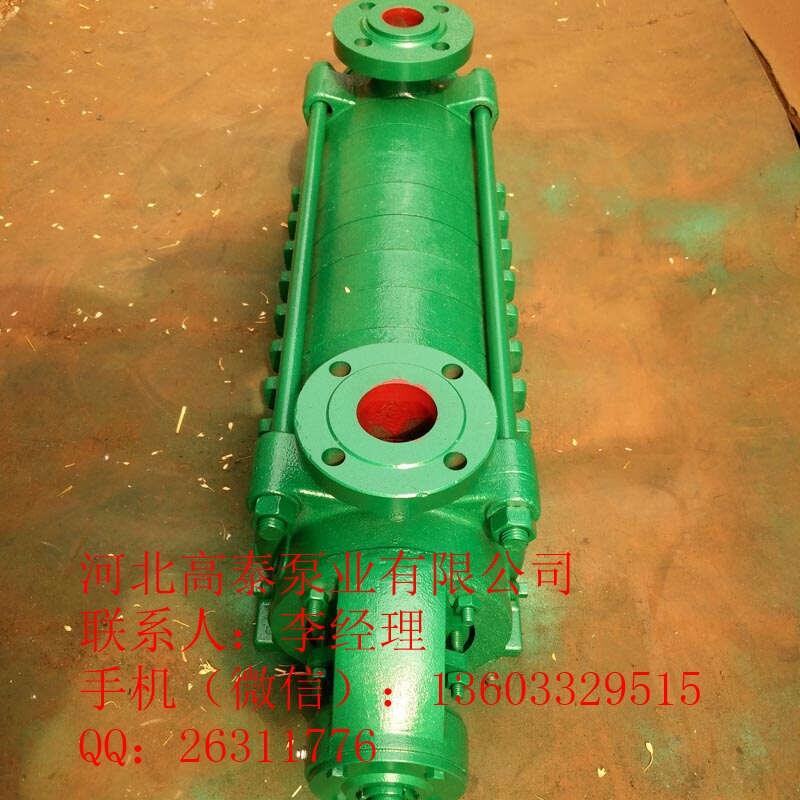

該型泵進、出水口均為垂直向上，通過拉緊螺栓將泵的進水段、中段、出水段、軸承體等泵殼體部分聯結成一體。根據泵的揚程選擇泵的級數。

該型泵轉子部分主要由軸及安裝在軸上的葉輪、軸套、平衡盤等零件組成，其中葉輪的數量根據泵的級數而定。軸上零件用平鍵和軸螺母緊固使之與軸聯為一體。整個轉子由兩端滾動軸承或滑動軸承支承。軸承按型號不同而定，均不承受軸向力，其軸向力由平衡盤平衡。泵在運行中允許轉子在泵殼中軸向游動，不能采用向心球軸承。滾動軸承用油脂潤滑，滑動軸承用稀油潤滑，并用油環進行自潤滑，循環水冷卻。

鍋爐給水泵的進水段、中段、出水段之間的密封面均采用二硫化鉬潤滑脂密封，轉子部分與固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應予更換。

軸的密封形式有機械密封和填料密封兩種。泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封箱內，箱內要通入一定壓力的水，起水封、水冷或水潤滑作用。在軸封處裝有可更換的軸套，以保護泵軸。

該型泵一般采用滾動軸承、干油潤滑結構，DG85-67、DG155-67型泵可采用滑動軸承、稀油潤滑結構，也可采用滾動軸承、干油潤滑結構。泵的主要零件材料一般采用優質鑄鐵，也可采用鑄鋼或不銹鋼。

該系列泵通過彈性聯軸器由原動機直接驅動，從原動機方向看，泵為順時針方向旋轉。
工作原理

葉輪通過泵軸在電動機的帶動下旋轉，對液體作功，使其能量增加，從而使所需數量的液體經泵的進水段、正葉輪、正導葉、中段、出水段的水平出水口、過渡管、次級進水段、反導葉、出水段的垂直出水口后，將液體源源不斷的送出。
