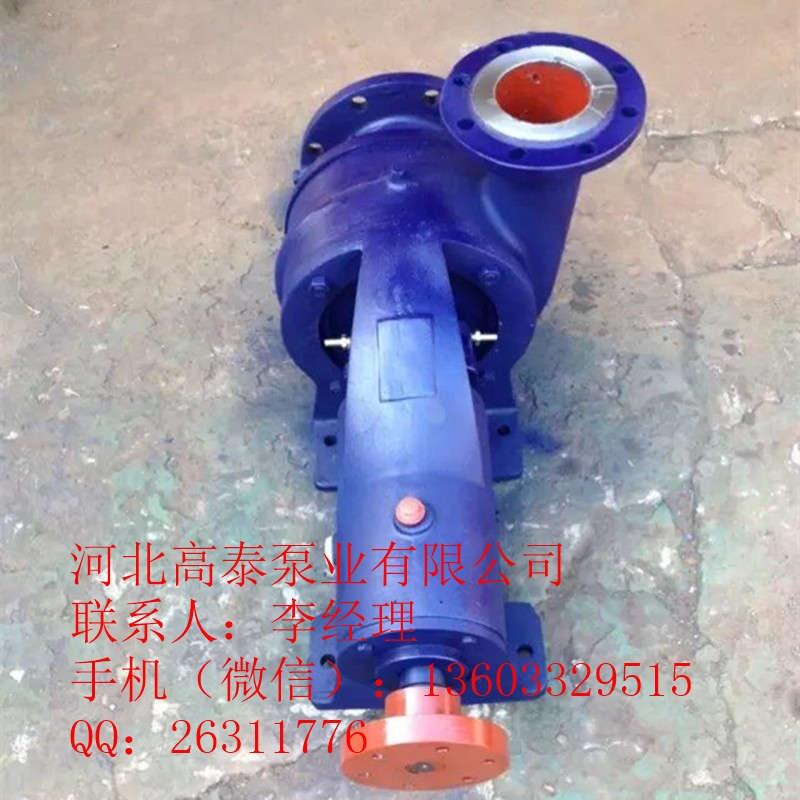

4N6*2耐高溫冷凝泵 N型冷凝泵參數

一.N冷凝泵簡介

冷凝泵（也稱為凝結水泵）在我國生產已有四十多年歷史，隨著火力發電機組單機容量的加大，N型冷凝泵的參數也不斷加大，泵結構型式由臥式離心泵向立式雙層殼體式發展。泵的型式多樣：有單級、多級臥式泵；也有單級立式泵和多級立式泵，多級立式泵為內外雙層殼體式，即外層的筒袋殼體和內層的導流殼體。
行業上冷凝泵的型號：   N、NL、LDTN
相應的適用范圍  ：從小型機組到大型機組。單機容量5萬千瓦以下的適用N型泵；單機容量為5、10、20、30、60萬千瓦的適用LDTN型泵。
水泵***主要的特點：
性能方面：有較好的吸入性能，汽蝕余量比較小，一般低于2米。
結構方面：結構為前開門托架式懸臂離心泵，該結構形式簡單可靠，便于拆裝維護
冷凝泵主要供火力發電廠輸送冷凝水之用，亦可用在介質與冷凝水相似的其他地方。本泵有較好的吸入性能。
100N130和150N110型泵可輸送120℃以內的液體，其他泵輸送液溫不能超過80℃。
100N130和150N110型泵分別在填料函體和填料壓蓋處通入冷卻水后可作流水泵用。
二.N型冷凝泵參數范圍
流量范圍：8～120m3/h
    揚程范圍：38～143m
三.N型冷凝泵型號說明
泵的型號是根據尺寸與性能而編制的。
例如：3N6×2和4N6A的含義為
3或4——吸入管直徑以25除
N——臥式懸臂冷凝水泵
6——設計單級揚程被10除后取整數，即單級揚程為60米左右
2——級數，表示該泵有兩級
A——葉輪經過切割（外徑減小
四.N冷凝泵的作用：
1、主要供火力發電廠輸送冷凝水之用，亦可用來輸送與冷凝水性質類似的介質。
2、冷凝水：也稱為凝結水，產生于發電機組中的凝汽器中。
性質：1. 水質較為純凈
2. 溫度一般低于80℃
3. 含有少量未凝結的蒸汽
4. 處于高度真空的凝汽器熱井中
五.N冷凝泵結構說明
1、品種
N型冷凝泵有臥式懸臂單級、兩級、單級帶誘導輪等結構形式，共有10個品種，單級的有3N6、4N6A、100N130及100N160；兩級的有2.5N3×2、3N6×2及4N6×2，單級帶誘導輪的有6N6、150N110。
2、支承部分
三個品種支承部分結構相同，主要件有托架、前后鈾承壓蓋和鈾組合定位在托架上的前后徑向滾珠鈾承上，滾球鈾承亦承受未被平衡的鈾向力。用稀油潤滑，油量可從油標看出。前后鈾承壓蓋均裝有毛氈密封圈做為鈾封以防漏油。管堵處的孔用來灌油。清洗換油時從絲孔將油放出。
3、密封和傳動
泵采用軟填料密封，在鈾封處裝有可更換的鈾套。
泵通過彈性聯鈾器由電動機驅動，從傳動方向看，泵為逆時針方向旋轉。
4、工作部分
單級：主要件有黃銅80-3鑄成的葉輪通過鍵固定在由45號優質碳素鋼制成的鈾上，葉輪裝在有耐磨鑄鐵HT20-40鑄成的泵體，泵蓋所構成的泵工作室內，動力機通過聯鈾器帶動支在鈾承中的鈾和葉輪，泵就工作，耐磨鑄鐵HT20-40制成的鈾套，與襯套（指6N6和4N6×2）之間有著水潤滑的鈾承的作用，泵休后的填料函內裝有填料環，及填料油浸石墨石棉繩，開口填料壓蓋，借助加長雙頭螺栓壓緊填料，并可調整松緊，外部引入高天大氣壓的密封水，通過接管對準填料環在整個填料函內就形成隔絕空氣侵入泵內的密封腔，同時陰止泵內水向外流，僅有少量的潤滑水滴出。在葉輪上開有平衡孔。使高壓區與進口低壓區溝通從而消除鈾向推力，為了防止磨損泵體和泵蓋，易于修理，達到良好密封，在泵體，泵蓋上裝有密封環，泵體上部備有絲孔作為放氣用，停車檢修時，泵中之水從絲孔放出，為了方便泵體和泵蓋的抓缷備有起蓋螺釘，進出口均備有測壓孔。
兩級：期于與單級相同，僅泵體、泵蓋和中間導葉構成兩個工作室，在兩室內相應裝有硅黃銅80-3鑄成的*級葉輪和鑄鐵HTA20-40CUMO制成的葉輪。
單級帶誘導輪（圖書資料）：其余與單級相同，僅葉輪材料為鋁鐵青銅9-4，在葉輪前加一個有鋁鐵青銅9-4制成的誘導輪，以改善汽蝕性能
