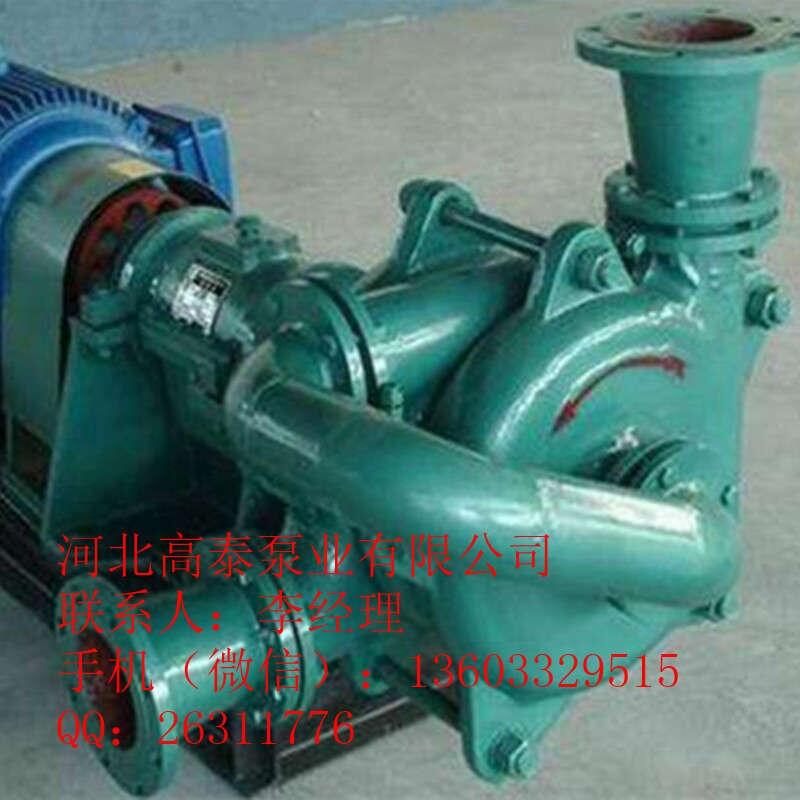

65ZJW-II壓濾機專用入料加壓雜質泵
一、產品概述
ZJW型壓濾機專用泵本由公司結合各壓濾機生產廠家及使用現場的實際工況，精心
設計開發的新一代無泄漏壓濾機專用泵，該產品廣泛應用于壓濾機入料泵應用尤為
廣泛，通過在冶金、礦山、電廠、化工等行業中的使用，發現該系列產品具有結構
合理，運行可靠，壽命長等特點。該系列產品采用獨特的水力設計及雙級葉輪的結構，確保了其性能曲線比一般YLB、UHB、HFTK等普通離心泵改造而成的壓濾機入料
泵更陡，更適合壓濾機入料的特殊使用工況。
二、創新技術特點
1.獨特的密封裝置
采用負壓技術加組合密封裝置，在壓力不斷增加而流量逐漸減少的情況下，密封組
件不承受壓力，尤其是在后期壓榨期時因泵在大壓力下，其創新密封結構設計，保
證軸封處基本達到無泄漏。
2.雙級葉輪的結構設計
該泵采用雙主泵體，雙主葉輪的結構設計，徹底解決了單泵單葉輪泵在入料初期
時振動和噪音過大、性能曲線平坦、葉輪流道窄、通過性能差等缺點非常適合壓濾
機入料時應阻力的變化來實現大流量低壓力喂料與小流量、高壓力過濾的要求。
3.雙葉輪泵比單葉輪泵抗耐磨性更好
因雙葉輪泵以較低的葉輪出口線速度獲得更高的泵出口壓力從而克服了單葉輪泵
為增加壓力而增加葉輪線速度，而導致葉輪、泵殼磨損加劇的缺點，有效的提高水
泵等過流部件的壽命。
4.應用范圍廣
該產品可采用鑄鋼、高鉻鑄鐵（耐腐耐磨材料）、不銹鋼等多種材質制造，可適
合不同的介質需求，用戶選用的范圍更廣。
5.葉輪與泵壁的間隙可調
獨特的軸承箱設計，用戶在常時間使用后，因磨損造成壓力下降時，可通過調整
葉輪與泵壁的間隙來繼續保障水泵的高壓力，提高了水泵的使用壽命、延長了水泵
大修周期，克服了傳統單葉輪壓濾泵因磨損壓力下降快，經常更換葉輪使用壽命短
等缺點。
三、性能參數表
|
型號 |
轉 速 (r/min) |
流 量 (m3/h) |
揚 程 (m) |
最大軸功率 (k/h） |
選配電機 功率 |
|
65ZJW-III |
1480 |
27.5 41.4 55.2 69.0 80.0 |
76.0 72.2 66.1 56.0 43.5 |
22.3 |
Y225S-4 30KW |
|
Y225S-4 37KW |
|||||
|
80ZJW-III |
1480 |
40.0 60.0 80.0 100 115 |
76.0 72.2 66.1 56.0 43.5 |
32 |
Y225S-4 37KW |
|
Y225M-4 45KW |
|||||
|
100ZJW-III |
1480 |
56.0 85.0 113 150 169 |
73.3 69.0 62.5 51.2 44.0 |
49 |
Y225M-4 45KW |
|
Y250M-4 55KW |
|||||
|
125ZJW-III |
1480 |
70.0 105 140 186 245 |
73.5 71.6 68.6 61.9 48.5 |
62.5 |
Y250M-4 55KW |
|
Y280S-4 75KW |
|||||
|
125ZJW-III |
1480 |
79.7 119 159 211 279 |
80.0 78.0 74.8 67.5 52.9 |
78.2 |
Y280S-4 75KW |
|
Y280M-4 90KW |
|||||
|
125ZJW-III |
1480 |
58.0 87.0 116 154 203 |
91.8 89.1 85.7 77.3 60.6 |
64.7 |
Y280S-4 75KW |
|
Y280M-4 90KW |
